Hola All!
Oggi 26/10/08 io(WinStar), Ulisse e Otacon22 ci siamo incontrati passando una giornata nel mio laboratorio dove abbiamo costruito un oscillatore royer con quello che avevamo.
Risultati?? oltre ad aver acceso a distanza e bruciato alcune lampadine,il campo elettromagnetico prodotto all'interno della bobina finale, ha reso incandescenti un cacciavite ed una vite all'interno.
Realizzazione:
Cercando i mosfet che realizzano lo statio oscillatore di potenza, abbiamo trovato dei "IRF540N" (33A 100V) ma non accontentandoci...
abbiamo deciso di metterne due in parallelo per stadio!!
Passo successivo: i diodi zener...
NON avendone di potenza adeguata ma,avendone molti da 1/2W abbiamo deciso di metterne un po' in parallelo.
Infine l'ultima cosa che abbiamo dovuto adattare è stata la bobina di filtro, per ovviare a quella abbiamo preso semplicemente una bobina da un ATX,l'abbiamo svolta e infine riavvolta artigianalmente con del filo da 1mmq creando a grosso modo un valore induttivo di 50µH come richiedeva lo schema del Royer di Vladi che abbiamo seguito:
NOTA: abbiamo evitato lo stadio ad HV, sostituendolo con una sola bobina realizzata con cavo elettrico per reggere la corrente.
Nel video mostriamo come accendiamo e tra l'altro bruciamo anche una lampadina da 2W ;)
e qui potete trovare un paio di foto del prototipo che abbiamo montato in aria tanto per sperimentare:

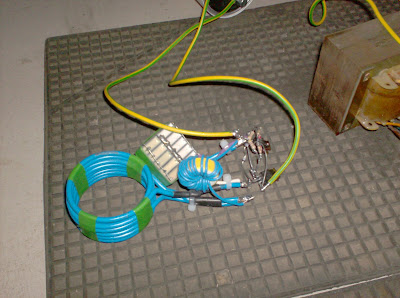

circuito in evidenza:

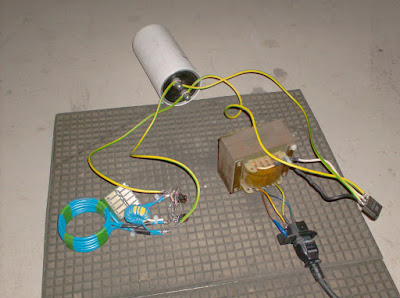

vista completa:
che aspetti? ora tocca a te montarlo!
Bye Bye,
WinStar
